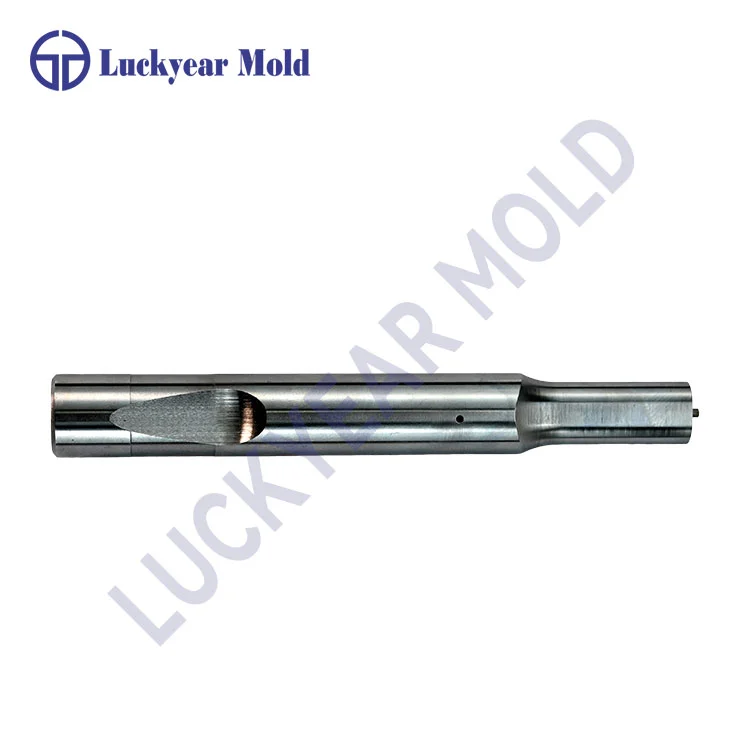

Punzones de precisión con bloqueo de bolasson componentes de herramientas especializados ampliamente utilizados en estampado de metales, fabricación de troqueles, mecanizado y fabricación de precisión. Diseñados para un posicionamiento preciso y una instalación rápida, estos punzones utilizan un mecanismo de bloqueo de bola para mantener de forma segura el cuerpo del punzón en su lugar y al mismo tiempo permiten un reemplazo rápido cuando se requiere mantenimiento o cambios de herramientas.
En comparación con los punzones fijos tradicionales, los punzones con bloqueo de bola de precisión brindan mayor comodidad en entornos de producción donde la precisión de las herramientas, la velocidad de reemplazo y el rendimiento constante son importantes.
Un punzón de bloqueo de bola de precisión es un tipo de componente de punzón reemplazable que utiliza un mecanismo de bola de bloqueo para asegurar el punzón dentro de un portapunzón o retenedor.
El sistema de bloqueo normalmente incluye:
|
Componente |
Función |
|
Cuerpo de punzón |
Realiza la operación de corte, conformado o punzonado. |
|
Mecanismo de bloqueo de bola |
Asegura el punzón en el soporte. |
|
Retenedor/Soporte |
Soporta y posiciona el punzón. |
|
Sección principal |
Proporciona referencia precisa de posicionamiento e instalación. |
El diseño de bloqueo de bola permite a los operadores instalar o quitar punzones rápidamente sin desmontar completamente el sistema de herramientas.
El principio de funcionamiento se basa en una sencilla estructura de bloqueo mecánico.
Durante la instalación:
El punzón se inserta en el portapunzones.
La bola de bloqueo pasa a la posición de retención.
La bola encaja en la ranura del soporte o en la zona de bloqueo.
El punzón queda firmemente fijado durante el funcionamiento.
Cuando es necesario reemplazarlo, el punzón se puede soltar y retirar con la herramienta adecuada, lo que reduce el tiempo de inactividad durante la producción.
La fabricación moderna requiere alta eficiencia y precisión constante. Los punzones con bloqueo de bola ofrecen varias ventajas prácticas.
1. Reemplazo de herramientas más rápido
En las operaciones de estampado y conformado, el desgaste del punzón es algo normal. Un diseño de cambio rápido permite a los operadores reemplazar los punzones dañados o desgastados más rápidamente.
Los beneficios incluyen:
Reducción del tiempo de inactividad de la máquina
Mantenimiento más fácil
Eficiencia de producción mejorada
2. Precisión de posicionamiento mejorada
La fabricación de precisión depende del posicionamiento preciso del punzón.
Los punzones con bloqueo de bola están diseñados para proporcionar:
Instalación estable
Posicionamiento repetible
Errores de alineación reducidos
Esto es especialmente importante para aplicaciones que implican tolerancias estrictas.
3. Gestión cómoda de herramientas
Debido a que los punzones individuales se pueden reemplazar por separado, los fabricantes no siempre necesitan reemplazar un conjunto de herramientas completo.
Esto ayuda a reducir los costos de mantenimiento y simplifica la gestión de inventario.
1. Estampado de metales
El estampado de metales es una de las principales áreas de aplicación.
Utilizado para:
Perforación de agujeros
Conformado de chapa
Fabricación de componentes
Producción de piezas de automóviles.
Los punzones de precisión ayudan a mantener resultados consistentes durante operaciones repetidas.
2. Fabricación de matrices
En la producción de matrices y moldes, el posicionamiento preciso del punzón es esencial.
Los punzones con bloqueo de bola se utilizan comúnmente en:
Troqueles progresivos
Troqueles de estampación
Sistemas de herramientas personalizados
3. Electrónica y fabricación de pequeños componentes
Para industrias que requieren piezas pequeñas y precisas, los punzones de precisión ayudan a crear características consistentes.
Las aplicaciones incluyen:
Componentes electrónicos
Pequeñas piezas metálicas
Soportes de precisión
4. Fabricación de maquinaria
Varios componentes mecánicos requieren agujeros y perfiles precisos. Los sistemas de punzonado reemplazables ayudan a los fabricantes a mantener la flexibilidad de producción.
1. Material y Dureza
El material del punzón afecta directamente la durabilidad y la resistencia al desgaste.
Los materiales comunes incluyen:
|
Material |
Características |
|
Acero para herramientas |
Buen equilibrio entre resistencia y durabilidad. |
|
Acero de alta velocidad (HSS) |
Mayor resistencia al desgaste para aplicaciones exigentes |
|
Metalurgia de polvos de acero |
Rendimiento mejorado para producción de gran volumen |
El material correcto depende del material de la pieza y de las condiciones de producción.
2. Precisión dimensional
Los punzones de precisión requieren dimensiones precisas para mantener resultados de mecanizado consistentes.
Las especificaciones importantes incluyen:
Diámetro del punzón
Longitud
Dimensiones de la cabeza
Nivel de tolerancia
Acabado superficial
Una mayor precisión es especialmente importante para las líneas de producción automatizadas.
3. Tratamiento superficial
Algunos punzones reciben tratamientos superficiales para mejorar la vida útil.
Los tratamientos comunes pueden incluir:
Recubrimiento duro
Endurecimiento superficial
Pulido
Estos tratamientos pueden ayudar a reducir el desgaste y la fricción durante operaciones repetidas.
Punzones con bloqueo de bola de precisión frente a punzones tradicionales
|
Característica |
Punzones con bloqueo de bolas |
Punzones Fijos Tradicionales |
|
Velocidad de reemplazo |
Reemplazo rápido |
Requiere más desmontaje |
|
Mantenimiento |
Más fácil |
Más tiempo |
|
Posicionamiento |
Precisión repetible |
Depende de la instalación |
|
Eficiencia de producción |
Adecuado para cambios frecuentes |
Mejor para configuraciones fijas |
|
Flexibilidad |
Más alto |
Más bajo |
La principal ventaja de los punzones con bola es su capacidad de cambio rápido.
Inspeccione el desgaste con regularidad
Las operaciones de punzonado continuo pueden causar:
Desgaste de los bordes
Daño superficial
Rendimiento de corte reducido
La inspección periódica ayuda a identificar tempranamente las necesidades de reemplazo.
Mantenga limpias las herramientas
El polvo, las virutas de metal y los residuos pueden afectar la precisión de la instalación. Mantener limpios el punzón y el soporte ayuda a mantener un funcionamiento estable.
Utilice el almacenamiento adecuado
Almacene los golpes de forma organizada para prevenir:
Arañazos superficiales
Mezcla de diferentes especificaciones.
Daños accidentales
¿Qué industrias utilizan punzones de precisión con bloqueo de bolas?
Se utilizan comúnmente en las industrias de estampado de metales, fabricación de automóviles, producción de productos electrónicos, fabricación de troqueles y mecanizado de precisión.
¿Son reemplazables los punzones con bloqueo de bola?
Sí. Su diseño de cambio rápido está desarrollado específicamente para un fácil reemplazo cuando se requiere mantenimiento.
¿Por qué elegir punzones con bola en lugar de punzones estándar?
Ofrecen un reemplazo más rápido, un mantenimiento más sencillo y un posicionamiento consistente, lo que los hace adecuados para entornos de producción que requieren cambios frecuentes de herramientas.
¿Cuánto tiempo puede durar un puñetazo con bola?
La vida útil depende de factores como el material, la dureza de la pieza de trabajo, las condiciones de funcionamiento, la lubricación y las prácticas de mantenimiento.
