En el mundo del estampado y el moldeado, el punzón es uno de los componentes más críticos, pero que con frecuencia se pasa por alto. Como la parte que contacta directamente con el material para separarlo o deformarlo plásticamente, lapunzón de molde estándarEl desempeño de determina directamente la calidad del producto, la eficiencia de producción y los costos de herramientas. Ya sea que esté ejecutando una línea de estampado de alta velocidad o una operación de conformado de precisión, comprender los aspectos prácticos de los punzones estándar, desde la selección de materiales hasta la disciplina de mantenimiento, es esencial para optimizar su proceso de producción.
Un punzón de molde estándar, también conocido como punzón, punzón de estampado o simplemente punzón, es un componente metálico instalado en una matriz de estampado que realiza operaciones continuas de punzonado, corte o conformado. Funciona junto con un troquel para separar o dar forma al material de la pieza de trabajo en el producto o pieza semiacabada deseada.
Los punzones estándar vienen en varias configuraciones para adaptarse a diferentes aplicaciones. Los tipos comunes incluyen punzones estándar tipo T, punzones estándar tipo B, punzones guiados, punzones de matriz secundaria y punzones formadores. Lo que hace que un punzón sea "estándar" es que sus dimensiones y especificaciones se ajustan a estándares internacionales establecidos como ISO, DIN, JIS, HASCO, DME o MISUMI, lo que garantiza la intercambiabilidad y un rendimiento predecible.
La elección del material del punzón afecta directamente la vida útil de la herramienta, la resistencia al desgaste y el costo. Estos son los materiales más utilizados:
| Material | Propiedades clave | Aplicación típica |
|---|---|---|
| Acero para herramientas de aleación | Buena resistencia al desgaste, rentable | Estampado general, materiales de resistencia baja a media. |
| Acero de alta velocidad | Alta dureza, resistencia al calor, ideal para estampado a alta velocidad. | Producción de alta velocidad, materiales más finos |
| Carburo de tungsteno | Dureza extremadamente alta, excelente resistencia al desgaste | Producción de gran volumen, materiales abrasivos, cargas de alto impacto. |
| Aceros para pulvimetalurgia | Estructura uniforme, dureza superior y resistencia al desgaste. | Aplicaciones exigentes, producción a largo plazo |
Para prolongar la vida útil del punzón, a menudo se aplican tratamientos superficiales:

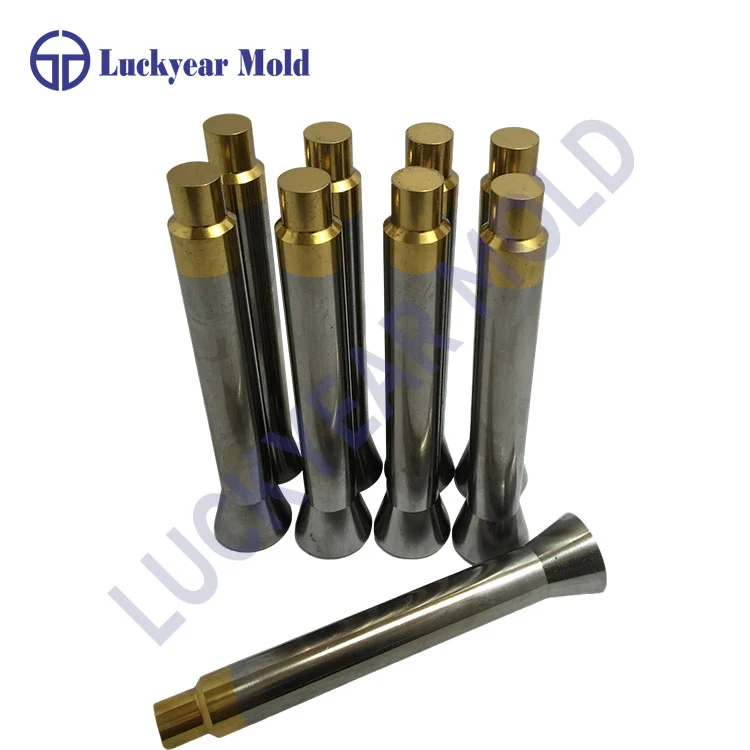

TiN – De color dorado, proporciona una excelente resistencia al desgasteLos punzones estándar se fabrican con tolerancias estrictas. Un punzón estándar de calidad normalmente logra:
Tolerancia del diámetro: ±0,001 mm a ±0,002 mm
Concentricidad: dentro de 0,002 mm
Redondez: Dentro de 0,003 mm
Rugosidad de la superficie: Ra 0,04 a Ra 0,4
La selección debe basarse en los requisitos específicos de su aplicación. Considere estos factores:
El material del punzón debe coincidir con el material de la pieza de trabajo. Para materiales blandos como el aluminio o el acero dulce, la aleación de acero para herramientas puede ser suficiente. Para acero inoxidable o aleaciones de alta resistencia, se recomienda acero rápido o carburo.
Los punzones estándar deben ajustarse a normas reconocidas de intercambiabilidad:
ISO 8020 – Norma internacional para punzonesPreste atención al diámetro de la sección de trabajo, las dimensiones de la sección de instalación y la longitud total. Estos deben coincidir con las especificaciones de su juego de troqueles.
El ajuste entre el punzón y la matriz es un factor decisivo en la calidad del estampado. El espacio libre adecuado garantiza un corte limpio, minimiza la formación de rebabas y prolonga la vida útil de la herramienta.
| Autorización | Efecto |
|---|---|
| demasiado grande | Rebabas pesadas, bordes cortados ásperos, deformación del material |
| demasiado pequeño | Desgaste excesivo de herramientas, aumento de tonelaje, riesgo de rotura del punzón |
| Óptimo | Cizalla limpia, mínimas rebabas, vida útil equilibrada de la herramienta |
En general, el diámetro del punzón debe ser ligeramente menor que la abertura del troquel para permitir un espacio libre adecuado. Lograr y mantener este ajuste requiere una fabricación de precisión y un seguimiento regular.
La instalación adecuada garantiza que el punzón funcione según lo diseñado:
Verifique la alineación: Asegúrese de que el punzón y el troquel sean concéntricos para evitar cargas laterales.
Verifique la retención: utilice el retenedor correcto y asegúrese de que el punzón esté bien sujeto.
Confirmar espacio libre: verifique que el espacio libre entre el punzón y la matriz esté dentro del rango especificado.
Compruebe la lubricación: aplique lubricante adecuado para reducir la fricción y la acumulación de calor.
Los punzones fallan principalmente por dos mecanismos: desgaste y fractura.
| Modo de falla | Señales | Prevención |
|---|---|---|
| Desgaste/redondeo de bordes | Aumento de rebabas, reducción de la superficie cortada, aumento del tonelaje | Inspección regular, reafilado oportuno |
| Fractura/rotura | Fallo repentino, grietas visibles. | Evite la sobrecarga, mantenga el espacio libre adecuado, utilice el material correcto |
| Deformación / flexión | Distorsión permanente | Reducir el tonelaje; garantizar la dureza adecuada del material |
Uno de los errores más comunes en el mantenimiento de punzones es esperar hasta que las piezas muestren rebabas visibles antes de actuar. Cuando las rebabas son visibles, el borde del punzón ya ha desarrollado un radio significativo y el daño se ha estado acumulando durante horas.
Considere este escenario del mundo real: si retira un punzón para volver a afilarlo con un desgaste mínimo, la eliminación es pequeña. Pero si espera hasta que las rebabas le obliguen a actuar, es posible que el desgaste se haya vuelto mucho más significativo. La limpieza de ese borde consume mucha más vida útil de la herramienta en un solo ciclo reactivo de la que se habría perdido mediante el mantenimiento proactivo.
| Frecuencia | Tarea |
|---|---|
| Después de cada carrera | Limpiar la superficie del punzón; eliminar residuos y residuos de lubricante |
| A diario | Inspeccione si hay desgaste visible, bordes redondeados o grietas. |
| Por recuento de ciclos | Reafilar según el número de trazos |
| Según sea necesario | Desbarbar; aplicar lubricante; verificar dimensiones |
Los punzones pequeños deben inspeccionarse con más frecuencia debido a una mayor presión superficial y una acumulación de calor más rápida. Los golpes más grandes pueden extenderse a intervalos más largos bajo condiciones controladas.
Redondeo de bordes visibles
Aumento del tonelaje requerido respecto de la línea de base
Porcentaje de superficie cortada reducida en piezas estampadas.
Piezas que muestran una calidad inconsistente o desviación dimensional
Los punzones de molde estándar se utilizan prácticamente en todos los sectores de fabricación:
| Industria | Solicitud |
|---|---|
| Automotor | Estampado de paneles de carrocería, componentes de chasis, piezas decorativas. |
| Electrónica | Terminales de conectores perforados, marcos de cables, latas de blindaje |
| Médico | Conformado de instrumentos quirúrgicos y carcasas de dispositivos. |
| Aeroespacial | Estampado de precisión de componentes estructurales. |
| Bienes de consumo | Paneles de electrodomésticos, componentes de embalaje, hardware. |
| Fabricación de moldes | Componentes de moldes de inyección de plástico, piezas de fundición a presión |
El valor práctico de un punzón de molde estándar va más allá de su precio de compra. Considere estos factores de costo:
Costo inicial: los materiales de mayor calidad tienen un costo inicial más alto pero una vida útil más larga.El punto óptimo económico no es necesariamente el punzón más barato ni el más caro: es el que ofrece el coste total más bajo por pieza estampada durante todo su ciclo de vida.
Elpunzón de molde estándarPuede ser un pequeño componente en el proceso de estampado, pero su impacto en la productividad, la calidad y el costo es inmenso. El éxito práctico comienza con la selección del material y la configuración adecuados para su aplicación, continúa con la instalación adecuada y la gestión de espacios libres, y culmina con un mantenimiento disciplinado, sin esperar a que se produzcan fallos visibles, sino actuando basándose en el desgaste medido y el recuento de ciclos. Cuando aborda sus punzones con la mentalidad de un ingeniero de procesos, centrándose en la geometría, la ciencia de los materiales y la física del desgaste, transforma una pieza consumible en un activo de producción confiable.
