Pasadores eyectores estándarson componentes fundamentales en los sistemas de moldeo por inyección, responsables de la expulsión precisa y repetible de las piezas moldeadas de la cavidad del molde. Este artículo proporciona una exploración estructurada y técnica de los pasadores eyectores estándar, centrándose en estándares dimensionales, especificaciones de materiales, principios operativos, escenarios de aplicación y desafíos reconocidos por la industria. El objetivo es aclarar cómo funcionan estos componentes dentro de los diseños de moldes modernos y al mismo tiempo abordar preguntas técnicas comunes planteadas por ingenieros de herramientas, diseñadores de moldes y especialistas en adquisiciones.

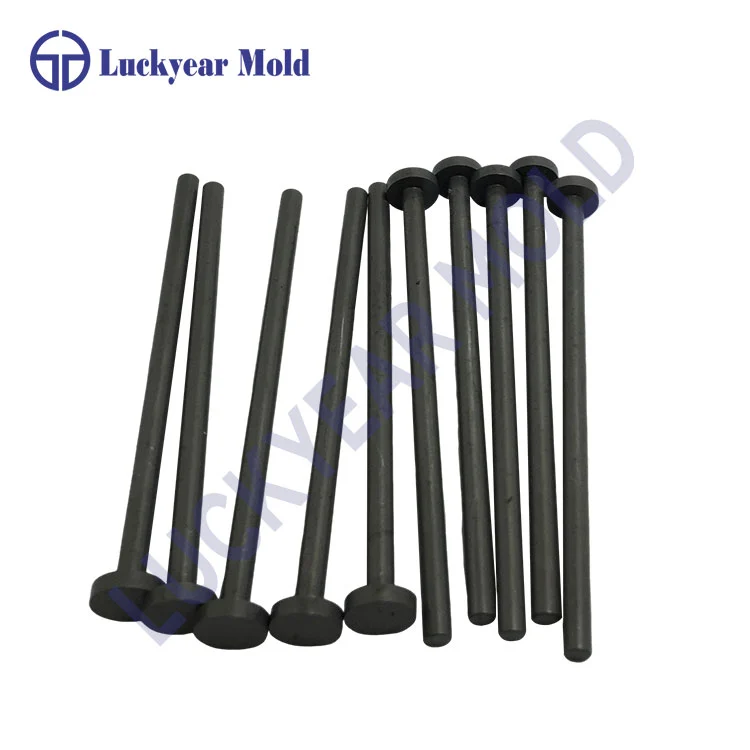

Los pasadores eyectores estándar son componentes cilíndricos diseñados con precisión que se instalan en moldes de inyección para empujar mecánicamente las piezas moldeadas fuera de la cavidad después de la etapa de enfriamiento. Su función principal es garantizar un desmolde consistente sin deformaciones, daños a la superficie o interrupción de la producción. Estos pasadores operan dentro del sistema eyector, sincronizándose con las placas eyectoras y los pasadores de retorno para mantener la estabilidad del ciclo.
En entornos de fabricación de gran volumen, la confiabilidad de los pasadores eyectores estándar afecta directamente la longevidad del molde y la eficiencia de la producción. Una selección inadecuada o una inconsistencia dimensional pueden resultar en una fuerza de expulsión desigual, pegado de piezas o desgaste prematuro del molde. Por lo tanto, los pasadores eyectores estándar se producen de acuerdo con estándares reconocidos internacionalmente, como DIN, JIS e ISO, lo que garantiza la intercambiabilidad y un rendimiento predecible.
Este artículo se centra en cómo se diseñan, especifican y aplican los pasadores eyectores estándar en diversos escenarios de moldeo, enfatizando la claridad técnica en lugar del lenguaje promocional.
El rendimiento de los pasadores eyectores estándar depende en gran medida de la precisión dimensional, la composición del material y la integridad de la superficie. Estos parámetros se controlan estrictamente durante la fabricación para satisfacer las demandas operativas de las máquinas de moldeo por inyección modernas.
| Parámetro | Rango típico | Notas técnicas |
|---|---|---|
| Diámetro | Ø1,0 mm – Ø25,0 mm | Rectificado con precisión para mantener la rectitud y el ajuste |
| Longitud | Hasta 1000mm | Longitudes personalizadas disponibles según la profundidad del molde |
| Material | SKD61 / H13 / SKH51 | Seleccionado por su dureza, tenacidad y resistencia al calor. |
| Dureza | CDH 58–62 | Garantiza resistencia al desgaste y a la deformación. |
| Acabado superficial | Ra ≤ 0,2 µm | Reduce la fricción y el irritamiento durante la operación. |
| Tratamiento térmico | Endurecimiento al vacío | Mejora la estabilidad dimensional |
Los procesos de fabricación suelen incluir torneado CNC, rectificado sin centros, tratamiento térmico al vacío y recubrimientos de superficie opcionales como TiN o DLC. Estos procesos se seleccionan para equilibrar la dureza con la tenacidad del núcleo, evitando fallas frágiles bajo ciclos de carga repetitivos.
Los pasadores eyectores estándar se aplican en una amplia gama de operaciones de moldeo por inyección, incluidos componentes automotrices, carcasas de electrónica de consumo, desechables médicos y piezas de plástico industriales. Su ubicación y cantidad se determinan durante el diseño del molde, en función de la geometría de la pieza, el espesor de la pared y el comportamiento de contracción del material.
Las consideraciones de rendimiento incluyen la precisión de la alineación, las condiciones de lubricación y la expansión térmica. En ambientes de moldeo de alta temperatura, la selección del material se vuelve crítica para evitar que se ablande o se doble. Para plásticos abrasivos o rellenos de vidrio, a menudo se especifican pasadores eyectores con superficie tratada para minimizar el desgaste.
Se recomiendan programas regulares de inspección y reemplazo, ya que incluso los daños superficiales menores pueden transferir defectos a las piezas moldeadas. La estandarización permite a los equipos de mantenimiento reemplazar los pasadores desgastados sin un remecanizado extenso, lo que reduce el tiempo de inactividad.
¿Cómo se seleccionan los pasadores eyectores estándar para un diseño de molde específico?
La selección se basa en la disposición de la cavidad, la fuerza de expulsión requerida, el tipo de material y la temperatura de funcionamiento del molde. Los ingenieros calculan el diámetro y la cantidad del pasador para distribuir la fuerza de manera uniforme y evitar la deformación de la pieza.
¿Cómo afecta el acabado de la superficie al rendimiento del pasador expulsor?
Un acabado superficial más fino reduce la fricción entre el pasador y la placa del molde, minimizando el desgaste y evitando que se pegue. Esto contribuye directamente a ciclos de expulsión más suaves y una vida útil más larga.
¿Con qué frecuencia se deben reemplazar los pasadores eyectores estándar?
Los intervalos de reemplazo dependen del volumen de producción, la abrasividad del material y las prácticas de mantenimiento. La inspección visual para detectar marcas de desgaste, dobleces o decoloración se utiliza comúnmente para determinar la capacidad de servicio.
Desde una perspectiva de la industria, las tendencias de desarrollo futuras para los pasadores eyectores estándar se centran en recubrimientos avanzados, materiales con mayor resistencia a la fatiga y tolerancias dimensionales más estrictas para soportar diseños de moldes cada vez más complejos y líneas de producción automatizadas.
Como participante reconocido en la cadena de suministro de componentes de herramientas,suerteproporciona pasadores eyectores estándar fabricados de acuerdo con los estándares internacionales, lo que respalda una calidad constante y confiabilidad de la aplicación en diversos requisitos de moldeo.
Para obtener más detalles técnicos, especificaciones personalizadas o soporte de adquisiciones con respecto a los pasadores eyectores estándar,contáctanoscolaborar con un equipo técnico dedicado para obtener asistencia orientada a las aplicaciones.
